Célula de Carga
Célula de carga, sensor de carga, sensor de pesagem são considerados o mesmo dispositivo usado para pesar a carga. Cada célula de carga é fabricada para diferentes serviços e formas de uso e geralmente trabalha com compressão.
Os sensores de carga comercializados pela Seyconel são desenvolvidos para instalação em cabos de aço, ou seja, equipamentos que utilizam cabos de aço, como talhas, pontes rolantes, monotrilhos, pórticos, guindastes, elevadores, etc.
Sensor – Strain Gauge
As células de carga são confeccionadas com sensores strain gauge que são sensores de tensão e medem a deformação do equipamento. O strain gauge é uma resistência em que deforma junto com a célula de carga e aumenta ou diminui sua resistência. O sinal da resistência é enviado para circuito desenvolvido para receber e converter os valores de resistência do strain gauge em peso. Esses circuitos podem ser de balanças ou controladores de carga. Essa utilização se tornou atrativa ao associá-la a um controlador de carga para fazer o controle de carga recebido pelo sensor de carga.
Ponto Fixo e sem Ponto Fixo

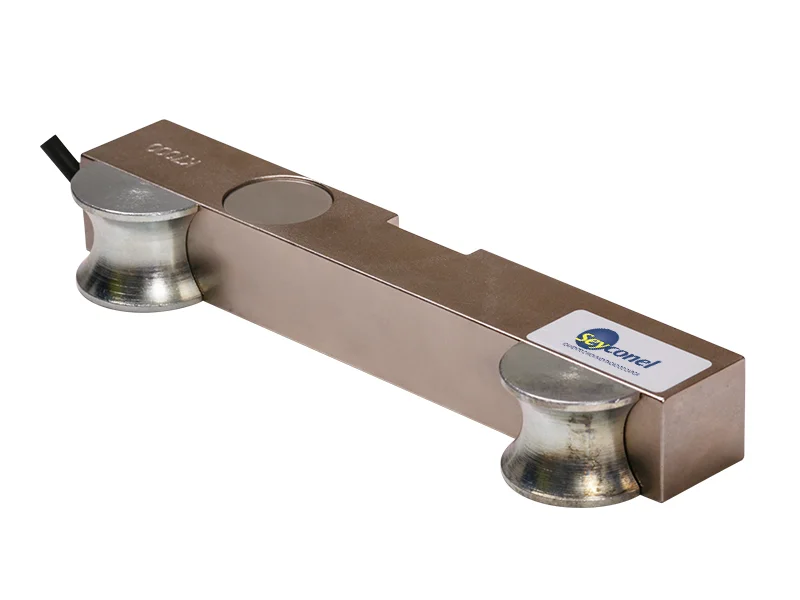

A Seyconel comercializa dois tipos de sensores de pesagem, os que são instalados em cabo de aço com ponto fixo e os que são instalados em equipamentos com cabo de aço sem ponto fixo. O sensor de pesagem instalado em cabo de aço com ponto fixo tem capacidade de 1T, 2T, 3,5T, 4T, 6T, 7T, 8T, 10T, 15T e 20T com sua estrutura em alumínio ou liga metálica de modelos LM ou LMS. Já o sensor de pesagem sem ponto fixo é o eixo dinamômetro que são confeccionados para substituir eixo original da polia compensadora da máquina. Esse eixo dinamométrico é feito sob medida, onde é necessário passar as medidas da polia compensador e a carga máxima que passa por essa polia.
Controlador de Carga + Célula de Carga
A célula de carga trabalha em conjunto com controlador de carga para que façam o controle do peso içado evitando sobrecargas ou cabo frouxo. A sobrecarga é o içamento de carga superior a capacidade máxima do equipamento descrita pelo fabricante e o cabo frouxo é quando o gancho do equipamento toca o solo ou alguma superfície e comece a afrouxar o cabo de aço. Ambos os casos podem causar danos/acidentes materiais ou aos colaboradores. O sistema de controle de peso Seyconel é fundamental para o içamento e movimentação seguro das cargas.
Conheça o Controlador VKL-3R
Dimensional
Célula de Carga LM
Célula de Carga LMS
